Produttur famabbli ta 'inġinerija ta' preċiżjoni Hansheng Automation jipprovdi għażla kbira ta 'oġġetti premium bħal drives armoniċi, gearboxes vojta ta' -angolu rett, kam indexers, u gearboxes planetarji. Tagħna magni speċjalizzati CNC (± 0.002mm) u rkaptu skiving servizzi (Gear modulu 0.1-5.0) u ikkastjar servizzi (daqs massimu ta ' l-ipproċessar: 3800 * 1500 * 1200) huma maħsuba biex jissodisfaw ir-rekwiżiti partikolari tal-klijenti tagħna madwar id-dinja. Ħiliet b'saħħithom ta 'riċerka, żvilupp u produzzjoni flimkien mad-dedikazzjoni tagħna għal disinn imfassal jgħinna nipprovdu ideat kreattivi li jmexxu l-prestazzjoni u l-effiċjenza f'ħafna setturi differenti.

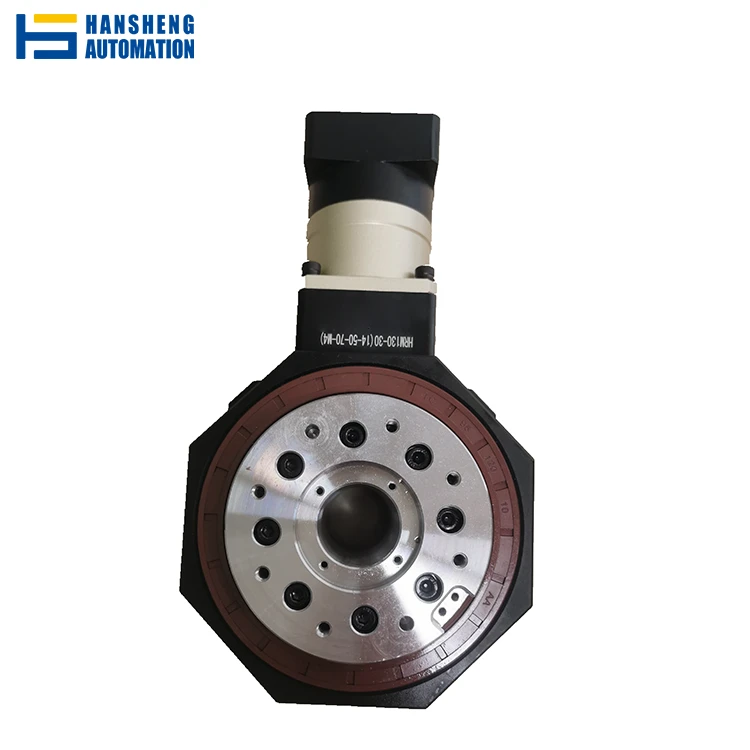

Il-kaxex tal-gerijiet vojta ta'-angolu rett huma mekkaniżmi tal-gerijiet kompatti u versatili li kapaċi jittrasmettu torque f'angoli ta' 90-grad. Id-disinn tax-xaft vojt tagħhom joffri flessibilità addizzjonali ta 'installazzjoni, bħal li jippermettu li kejbils jew pajpijiet jgħaddu miċ-ċentru. Dawn il-gearboxes jintużaw ħafna fl-awtomazzjoni, ir-robotika u l-manifattura, li jippermettu trażmissjoni effiċjenti tat-torque u jissimplifikaw id-disinn ġenerali f'applikazzjonijiet limitati mill-ispazju.

Iż-żieda ta 'mejda rotanti tax-xaft vojta bi strutturi vojta ta' -angolu rett jippermetti li d-direzzjoni tal-ħruġ ta 'dawn it-tabelli tiġi aġġustata skond il-ħtiġijiet attwali, filwaqt li tintegra wkoll disinn simetriku b'moviment ta' tnaqqis sekondarju.

Preċiżjoni għolja tat-trażmissjoni

Wara l-assemblaġġ tal-pjattaforma rotanti vojta servo Servo Angolu, id-dijametru u l-wiċċ tal-mejda li jdur huma mitħun mill-ġdid, bl-użu tal-cross-roller bearing fuq il-pjattaforma bħala ċ-ċentru tar-rotazzjoni, biex tiġi żgurata simetrija, runout tat-tarf, u tolleranzi dimensjonali oħra. Eżattezza speċifika hija: runout tat-tarf Inqas minn jew ugwali għal 0.01mm, runout radjali Inqas minn jew ugwali għal 0.02mm, u ripetibbiltà ta 'Inqas minn jew ugwali għal 10 sekondi ta' ark, li jissodisfaw ir-rekwiżiti ta 'applikazzjoni ta' magni ta 'preċiżjoni, produzzjoni awtomatizzata, u ttestjar ta'-preċiżjoni għolja.
Riġidità għolja

Il-mejda li jdur tal-pjattaforma rotanti vojta tas-servo Servo Angle hija appoġġjata minn sett komplut ta '-berings tar-rombli mqassma ta' preċiżjoni għolja rranġati f'mudell imqassam ta '90-grad. Il-berings tar-rombli għandhom dijametru kemmxejn akbar mir-rombli tal-gwida bejn iċ-ċrieki ta 'ġewwa u ta' barra tal-berings, li jipprovdu forza assjali bejn iċ-ċrieki ta 'ġewwa u ta' barra tar-rombli mqassma u l-berings tar-rombli. Il-berings tar-rombli mqassma għandhom klassifikazzjoni ta 'tagħbija dinamika ta' Greater minn jew ugwali għal 200kN u klassifikazzjoni ta 'tagħbija statika ta' Greater minn jew ugwali għal 500kN, kapaċi jifilħu tagħbijiet radjali u assjali kkombinati, li jagħmluhom adattati għal rotazzjoni ta 'għodda heavy-duty.
Trab u reżistenti għall-ilma

It-tabella rotanti vojta tas-servo Servo Angle tutilizza siġill skeletru biex tiżola ġewwa u barra l-mejda li ddur, u tikseb klassifikazzjoni ta 'reżistenza għat-trab u l-ilma IP65. Dan il-livell ta 'protezzjoni jista' jiflaħ ġettijiet tal-ilma bi pressjoni baxxa -(żennuna ta '3mm, distanza ta' 3 metri, rata ta 'fluss ta' 10L/min, għal 3 minuti), li jagħmilha adattata għal ambjenti tax-xogħol ħarxa, niedja u trab bħall-ipproċessar tal-ikel u tagħmir ta 'barra.
Disinn vojt għal wajers faċli

It-tabella li ddur tal-mejda li ddur vojta minn ġewwa tadotta disinn vojta minn ġewwa, u l-konnessjoni servo tinsab fuq il-ġenb, li tiffaċilita l-installazzjoni ta 'pajpijiet u kejbils fl-apparat u hija partikolarment adattata għall-ħtiġijiet tal-wajers ta' sistemi integrati.

Robotika:Adattat għal sistemi awtomatizzati u armi robotiċi li jeħtieġu moviment preċiż, bħat-tarf kollaborattiv tar-robot-uża ġonot li jdur u mekkaniżmi tal-isteering AGV, li jappoġġjaw rotazzjoni ta 'preċiżjoni għolja ta' ±180 grad-.

Sistemi ta' Ippakkjar u Trasport:Jistgħu jinħolqu layouts effiċjenti u li jiffrankaw l-ispazju-b'diversi sistemi ta' ppakkjar u ġarr. Pereżempju, il-mekkaniżmu tat-tagħbija tat-turntable f'linji awtomatizzati tal-ippakkjar tal-maskra/batteriji tal-wiċċ jippermetti indiċjar kontinwu ta '360 grad b'rata ta' sa 60 darba kull minuta.

Għodod tal-Magni CNC:Ipprovdi appoġġ ta'-preċiżjoni għolja għall-proċessi ta' produzzjoni, bħal fir-raba'-mejda rotatorja tal-assi ta' ċentru tal-magni ta' ħames-assi, adattat għal operazzjonijiet kumplessi bħal tħin u tħaffir.

Applikazzjonijiet għall-indiċjar:Imwejjed li jduru huma komunement użati fix-xenarji ta' indiċjar biex jinkiseb pożizzjonament preċiż tal-biċċa tax-xogħol, li jissodisfa r-rekwiżiti ta' proċessar jew spezzjoni multi-station.

L-għażla tal-istadju rotatorju tal-qalba vojta-tajba teħtieġ evalwazzjoni ta' diversi fatturi ewlenin biex tiżgura l-aħjar prestazzjoni għall-applikazzjoni speċifika tiegħek. L-ewwel, ikkunsidra r-rekwiżiti tal-kapaċità tat-tagħbija u tat-torque, u tiżgura li l-istadju jista 'jimmaniġġja l-piż u l-forzi waqt it-tħaddim. Il-veloċità u l-eżattezza rotazzjonali huma importanti wkoll; għal applikazzjonijiet li jeħtieġu preċiżjoni għolja, fittex stadju b'backlash baxx u ripetibbiltà għolja. Kun żgur li l-istadju għandu d-dijametru xieraq tax-xaft vojt biex jakkomoda kwalunkwe kejbil, pajpijiet, jew xaftijiet li jeħtieġ li jgħaddu miċ-ċentru, u jagħmilha ideali għal applikazzjonijiet li jinvolvu sistemi integrati bħal robotika jew makkinarju awtomatizzat. Barra minn hekk, ivverifika li l-għażliet ta 'immuntar huma kompatibbli mas-setup eżistenti tiegħek, kemm jekk għandek bżonn orjentazzjoni orizzontali jew vertikali. Ikkunsidra l-ambjent li fih se topera l-pjattaforma-fittxu mudell bil-livell xieraq ta' protezzjoni biex jakkomoda kundizzjonijiet bħal umdità għolja, trab, jew espożizzjoni għal kimiċi. Il-kompatibilità tal-kontrollur hija fattur ieħor: il-pjattaforma għandha tintegra bla xkiel mas-sistema ta 'kontroll tal-moviment jew PLC tiegħek. Fl-aħħar nett, tinsiex tikkunsidra l-appoġġ ta' wara-bejgħ, li tiżgura assistenza teknika affidabbli u kopertura tal-garanzija.

Jekk ma kienx ikkonfermat il-mudell li għandek bżonn, jekk jogħġbok ipprovdilna l-kundizzjoni tax-xogħol li ġejja, l-inġinier tagħna għandu jagħmel kalkolu u jivverifika l-mudell.

1) Piż tat-tagħbija

2) Dijametru tat-turntable

3) Veloċità massima. Jew kemm sekondi biex iddawwar kemm gradi?

4) Xi tpinġija jew ritratt tal-applikazzjoni tiegħek?

5) Installazzjoni orizzontali, vertikali jew sospensjoni?

Q: X'inhi d-differenza bejn gearbox vojta minn ġewwa ta'-angolu rett u turntable vojta minn ġewwa regolari?

A: Id-differenzi ewlenin bejn it-tnejn jinsabu fid-direzzjoni tat-trażmissjoni tal-enerġija u d-disinn strutturali. Kaxxa tal-gear vojta -angolu rett tuża mekkaniżmu ta 'tidwir ta' 90 grad biex tikseb trasmissjoni vertikali tat-torque, li tagħmilha adattata għal applikazzjonijiet fejn l-ispazju huwa limitat u d-direzzjoni tat-trażmissjoni teħtieġ li tinbidel (bħal ġonot tad-driegħ robotiku u tagħmir vertikali). Turntables vojta minn ġewwa regolari tipikament jużaw trasmissjoni koassjali u huma aktar adattati għal rotazzjoni orizzontali jew vertikali diretta (bħal turntables).

Q: Kif nista 'nżomm gearbox vojta ta' l-angolu rett-biex testendi l-ħajja tas-servizz tagħha?

A: Iċċekkja regolarment il-livell tal-lubrikant (huwa rakkomandat li żżid żejt tal-ger speċjali kull 1000 siegħa ta 'tħaddim).
Naddaf il-wiċċ mit-trab biex tevita li materja barranija tidħol fil-vojt tas-siġillar.
Immonitorja t-temperatura operattiva (it-temperatura operattiva normali għandha tkun Inqas minn jew ugwali għal 60 grad . Jekk tinqabeż, agħlaq il-magna biex tivverifika t-tagħbija u tinħela s-sħana).
Evita xokkijiet istantanji li jaqbżu l-150% tat-torque nominali biex tevita ħsara lill-ger.

Q: Jistgħu l-parametri tal-gearbox jiġu personalizzati għal kundizzjonijiet operattivi speċifiċi?

A: Iva. Aħna nappoġġjaw l-adattament tal-proporzjonijiet tal-gerijiet, id-dijametri tax-xaft vojta, id-dimensjonijiet tal-flanġ tal-immuntar, u l-livelli ta 'protezzjoni. Jekk jogħġbok ipprovdi parametri speċifiċi bħal tagħbija, veloċità u temperatura ambjentali. L-inġiniera tagħna se jikkuntattjawk minnufih u jipprovdu soluzzjoni xierqa.

Q: X'inhu l-perjodu ta 'garanzija?

A: Noffru garanzija ta' 20-xahar fuq gearboxes vojta f'angolu rett.

Q: X'inhi l-eżattezza tal-pożizzjonament tal-gearboxes vojta minn ġewwa tal-{0}}angolu rett?

A: L-eżattezza tal-pożizzjonament tal-mudelli standard hija Inqas minn jew ugwali għal 15-il minuta tal-ark, filwaqt li mudelli personalizzati ta '-preċiżjoni għolja jistgħu jiksbu Inqas minn jew ugwali għal 10 minuti tal-ark, li jissodisfaw ir-rekwiżiti ta' applikazzjonijiet bħal spezzjoni tas-semikondutturi u tagħmir ottiku.
