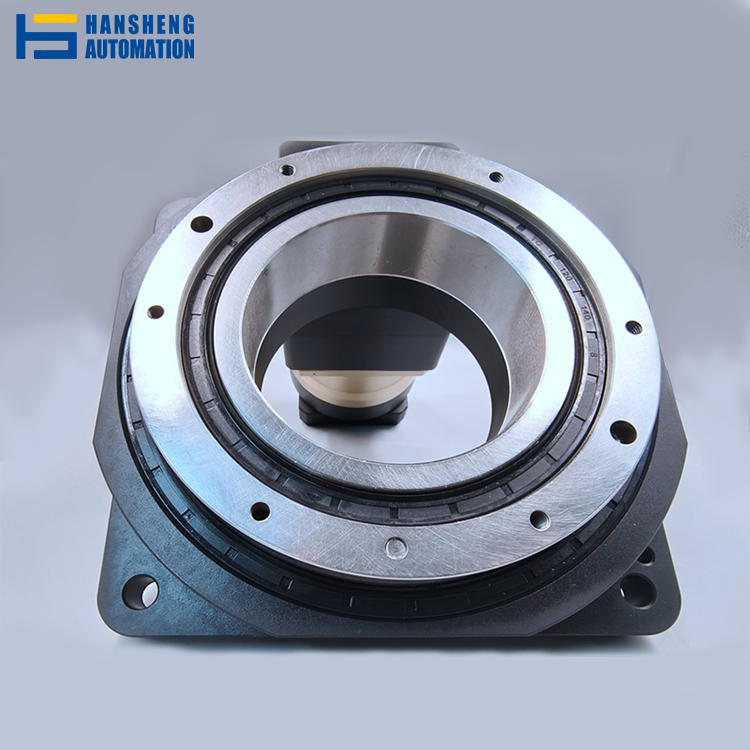

x'inhu hollow shaft reducer?
Ir-reducer tax-xaft vojt ta 'Hansheng Automation huwa apparat ta' trasmissjoni ta 'preċiżjoni li jgħaqqad riġidità għolja u preċiżjoni għolja, iddisinjat speċifikament għal sistemi ta' awtomazzjoni, robotika, makkinar ta 'preċiżjoni, u applikazzjonijiet oħra. L-istruttura vojta unika tagħha ssolvi l-isfidi tal-wajers ta 'reducers tradizzjonali, li tissostitwixxi l-muturi DD u l-kam dividers. Filwaqt li żżomm ripetibbiltà ta '±10 ark-sekonda, tnaqqas b'mod sinifikanti l-ispejjeż tat-tagħmir u tissodisfa r-rekwiżiti ta' tħaddim kontinwu ta '24 siegħa.
Karatteristiċi tal-Prodotti
Struttura vojta
It-turntable għandu ċentru vojt kbir, li jippermetti l-passaġġ ta 'kejbils, pajpijiet, jew komponenti oħra mill-assi tar-rotazzjoni, li hija ideali għal armi robotiċi u applikazzjonijiet simili.
Riġidità Għolja
Dawn it-turntables huma ddisinjati biex isostnu tagħbijiet sinifikanti, u jiżguraw stabbiltà u reżistenza għad-deformazzjoni anke taħt forzi tqal. Dan huwa importanti għal pożizzjonament preċiż u preċiżjoni fl-awtomazzjoni industrijali.
Preċiżjoni Għolja
Pjattaformi li jduru b'dijametru kbir-tipikament joffru preċiżjoni għolja fir-rotazzjoni b'backlash minimu, li jiżguraw pożizzjonament preċiż u ripetibbli.
Kapaċità Għolja tat-Torque
Huma mibnija biex jimmaniġġjaw tagħbijiet ta' torque għolja filwaqt li jżommu l-eżattezza rotazzjonali, li jagħmluhom adattati għal applikazzjonijiet ta' heavy-duty bħal linji ta' manifattura jew assemblaġġ.
Berings Integrati
Dawn it-turntables ħafna drabi jinkludu-kwalità għolja cross-roller bearings jew konfigurazzjonijiet simili biex jipprovdu moviment rotazzjonali bla xkiel u jtejbu l-istabbiltà.
Profil Baxx u Disinn Kompatt
Minkejja d-dijametru kbir tagħhom, it-turntables ħafna drabi huma ddisinjati bi profil baxx, li jippermettilhom li jintużaw f'applikazzjonijiet fejn l-ispazju huwa limitat.
Faċilità ta 'Installazzjoni
L-istruttura vojta u l-għażliet ta 'immuntar jagħmluhom faċli biex jintegraw f'diversi sistemi mingħajr proċeduri ta' installazzjoni kumplessi.
Operazzjoni bla xkiel
Il-pjattaforma li ddur hija tipikament iddisinjata għal tħaddim bla xkiel u siekta, li timminimizza l-vibrazzjonijiet u l-ilbies maż-żmien, li huwa kritiku għal applikazzjonijiet li jinvolvu tħaddim kontinwu.
Tagħbija u Veloċità Customizable
Skont l-applikazzjoni, il-kapaċità tal-ġarr-tagħbija u l-veloċità rotazzjonali ħafna drabi jistgħu jiġu aġġustati jew personalizzati biex jaqblu mal-ħtiġijiet speċifiċi.
Każ tal-għażla
Dan li ġej huwa studju ta 'każ ta' klijent Messikan. L-ewwel tgħallimna dwar il-ħtiġijiet tal-klijent u x-xenarji ta 'applikazzjoni fid-dettall. Il-linja tal-produzzjoni tagħhom taħdem 24 siegħa kuljum, u teħtieġ li t-tagħmir jiflaħ tagħbijiet ta' intensità għolja-u jaħdem b'mod stabbli għal żmien twil. Ibbażat fuq il-kundizzjonijiet tax-xogħol tal-klijent, aħna kkalkulajna u vverifikajna u rrakkomandajna l-mudell HRT200.
Permezz ta 'din l-għażla, aħna mhux biss għen lill-klijent itejjeb l-effiċjenza tal-produzzjoni, iżda wkoll saħħaħna aktar il-fiduċja bejn iż-żewġ partijiet. Dan il-każ juri bis-sħiħ l-adattabilità u l-prestazzjoni tal-prodotti tagħna f'ambjenti ta'-domanda għolja.
Kondizzjoni tax-xogħol
X'inhu d-dijametru tat-turntable?
--- Pjanċa 500mm
X'inhu l-piż tat-tagħbija?
--- Tagħbija 20kg 10Nm forza tmejjel
X'inhi l-veloċità?
--- Veloċità 1 sekonda 90 grad
Kif tinstalla u tapplika?
--- Għall-istazzjon tal-assemblaġġ, il-partijiet se jiġu pproċessati fuq il-mejda li jdur.
Mudell rakkomandat
HRT200JS-L1-SV2 (19-70-90-M6)
Ixtri l-prodotti tagħna u s-servizzi li nistgħu nipprovdulek
Nistgħu nipprovdu soluzzjonijiet personalizzati għall-klijenti. Jekk jogħġbok ibgħat l-informazzjoni li ġejja dwar il-kundizzjonijiet tax-xogħol lill-bejgħ sabiex inkunu nistgħu nagħżlu l-mudell għalik.
1) Piż tat-tagħbija?
2) Dijametru tat-turntable?
3) Veloċità massima. Jew kemm sekondi biex iddawwar kemm gradi?
4) Xi tpinġija jew ritratt tal-applikazzjoni tiegħek?
5) Installazzjoni orizzontali, vertikali jew sospensjoni?
Kif tinstalla dan il-prodott?
Kif tinstalla r-reducer tax-xaft vojt?
L-ewwelnett, meta tippersonalizza l-pjanċa tal-immuntar tat-tagħmir mekkaniku, huwa meħtieġ li tirriserva żbokk tal-mutur u toqba tal-immuntar fuq il-pjanċa tal-immuntar biex tesponi l-parti tal-mutur tal-pjattaforma li ddur vojta minn ġewwa. It-tieni nett, kif muri hawn taħt, waħħal ir-reducer tax-xaft vojt fuq il-pjanċa tal-immuntar tat-tagħmir mekkaniku billi tuża ż-żewġ toqob tal-pin tal-pożizzjonament. Ir-reducer tax-xaft vojt huwa mbagħad imwaħħal sew mal-pjanċa tal-immuntar bl-użu tal-ħaddiema. (Kif jidher hawn taħt.)
Kif tinstalla tagħbija fuq reducer tax-xaft vojt?
Biex tinstalla t-tagħbija, uża s-sitt toqob tal-kamin tal-immuntar fuq it-turntable tar-reducer tax-xaft vojt. It-turntable tal-pjattaforma li ddur vojta għandha żewġ toqob tal-pin għall-installazzjoni tat-tagħbijiet, li jistgħu jiġu utilizzati biex jillokalizza t-tagħbija. Il-brilli tal-pożizzjonament għandhom ikunu mwaħħla sew fuq it-tagħbija.
Kif twaħħal muturi ma' Hollow Shaft Reducer?
Pass 1
L-ewwel ikkonferma jekk il-mutur u t-turntable humiex f'kondizzjoni tajba.
Iċċekkja jekk id-daqs tal-konnessjoni bejn il-mutur u l-pjattaforma li ddur huwiex korrett, u imsaħ l-uċuħ tat-tgħammir tat-tnejn nodfa.
Pass 2
Neħħi ċ-ċavetta ċatta oriġinali fuq il-mutur.
Pass 3
Iddetermina d-dijametru tax-xaft tal-mutur, Jekk tkun meħtieġa kmiem tax-xaft jekk jogħġbok installaha fit-toqba tal-forza l-ewwel u allinjaha mal-talja taċ-ċirku tal-qfil.
Pass 4
Oħroġ il-plagg, aġġusta ċ-ċirku tal-qfil tax-xaft tad-dħul sabiex il-kamin tal-issikkar ikun allinjat mat-toqba tal-plagg, u daħħal ċavetta Allen.
Pass 5
Qabbad il-mutur vertikalment mal-pjattaforma li ddur b'mod naturali, u l-ebda swat ma huwa permess.
Biex tipprevjeni forza axjali eċċessiva milli tagħmel ħsara lil berings jew gerijiet.
Pass 6
Sabiex tiġi żgurata l-forza uniformi, jekk jogħġbok kamin il-viti tal-installazzjoni fil-pożizzjoni djagonali 1, 3 l-ewwel, iżda ma tissikkax; imbagħad kamin iż-żewġ viti ta 'installazzjoni djagonali 2, 4. Fl-aħħarnett, issikka l-erba' viti tal-immuntar wieħed wieħed.
Pass 7
Issikka l-viti sewwa. Jekk hemm żewġ viti li jżommu, jekk jogħġbok issikkahom b'mod uniformi u simetriku.
Pass 8
Ibdel il-plagg.
Xenarji Applikabbli
Linji awtomatizzati ta 'assemblaġġ ta' partijiet tal-karozzi
Stazzjonijiet tax-xogħol tal-welding robotiku
Tagħmir għall-ispezzjoni tal-wejfer tas-semikondutturi
Magni tal-ippakkjar ta 'komponenti elettroniċi ta' preċiżjoni
Linji ta 'produzzjoni ta' apparat mediku
FAQ
Q: X'inhi l-funzjoni speċifika tat-toqba vojta f'reducer tax-xaft vojt?
A: Toqob vojta huma primarjament użati għal wajers interni, pajpijiet ta 'l-arja, jew drive shafts, speċjalment f'linji ta' produzzjoni awtomatizzati. Huma jipprevjenu t-tħabbil tal-kejbil u l-interferenza mal-moviment rotazzjonali, u jissimplifikaw id-disinn tat-tagħmir. Pereżempju, fi stazzjon tax-xogħol robotiku, kejbils ta 'kontroll u linji pnewmatiċi jistgħu jiġu mgħoddija mit-toqba vojta, u jagħmlu t-tqassim ġenerali aktar kompatt.
Q: Metodi ta 'immuntar differenti (orizzontali, vertikali, jew sospiżi) jaffettwaw il-kapaċità tat-tagħbija?
A: Dan jagħmel. Għall-immuntar orizzontali, il-kapaċità tat-tagħbija hija l-valur nominali. Għall-immuntar vertikali, l-istress addizzjonali tal-gravità fuq il-bearings għandu jiġi kkunsidrat, u t-tagħbija hija rakkomandata li ma tkunx aktar minn 80% tal-valur nominali. Għal immuntar sospiż (bħal immuntar maqlub), it-tagħbija għandha tkun ikkontrollata fi żmien 60% tal-valur nominali minħabba l-effetti magħquda tal-gravità u t-torque. Għalhekk, il-metodu ta 'immuntar għandu jiġi speċifikat minn qabel meta jintgħażel mudell.
Q: X'jikkawża storbju anormali waqt it-tħaddim? Kif tista’ tiġi solvuta?
A: Kawżi komuni jinkludu: ① Lubrikazzjoni insuffiċjenti (iżżid żejt tal-ger speċjali tkun biżżejjed); ② Allinjament ħażin eċċessiv bejn ix-xaftijiet tal-mutur u tar-reducer waqt l-installazzjoni (erġa' tikkalibra l-pożizzjoni tal-installazzjoni biex tiżgura koassjalità Inqas minn jew ugwali għal 0.1mm); ③ It-tagħbija taqbeż il-valur nominali (huwa meħtieġ mudell ta 'torque ogħla); ④ Ilbes tal-bearings (kuntatt wara -servizz ta' bejgħ għal sostituzzjoni tal-bearings).
Q: X'inhu l-perjodu ta 'garanzija tal-prodott? X'jinkludi l-appoġġ ta' wara-bejgħ?
A: Il-perjodu ta 'garanzija standard huwa ta' 20 xahar (mid-data ta 'l-irċevuta), u partijiet mhux-danneġġjati intenzjonalment huma sostitwiti mingħajr ħlas matul il-perjodu ta' garanzija.
Q: Kif nista 'nittestja jekk il-preċiżjoni tal-pożizzjonament ta' reducer tax-xaft vojt tissodisfax l-istandard?
A: Nirrakkomandaw li tuża interferometru tal-lejżer jew goniometru ta'-preċiżjoni għolja: Immonta l-apparat tat-test fuq turntable u ripetutament poġġi l-istess angolu diversi drabi. Irreġistra d-devjazzjoni kull darba. Jekk id-devjazzjoni massima hija Inqas minn jew ugwali għal ± 10 sekondi ta 'ark (għall-mudell HRT200JS), l-istandard ta' preċiżjoni jintlaħaq.
