Gear Skiving (Power Skiving) vs Hobbing: Kif Agħżel il-Proċess it-Tajjeb għal Gerijiet Interni ta' Preċiżjoni

L-għażla tal-proċess tal-manifattura tat-tqattigħ tal-irkaptu t-tajjeb hija deċiżjoni kritika li taffettwa ċ-ċiklu tal-ħajja kollu tal-produzzjoni. Din l-għażla tiddetermina l-eżattezza, il-baġit u l-ħin tal-kunsinna tal-irkaptu finali.

Speċjalment fil-tagħmir intern manifattura.Minħabba restrizzjonijiet ta 'spazju stretti, spazju limitat għall-ivvjaġġar, u riskju għoli ta' interferenza tal-għodda, id-diffikultà tal-magni tal-gerijiet interni hija ogħla minn dik tal-gerijiet esterni.

Din hija wkoll il-kwistjoni li trid tiġi diskussa f'dan l-artikolu - jekk tagħżelxskiving tal-irkaptujewhobbing tal-irkaptugħal snien interni kumplessi jew żoni ta' spazju strett?

Nota:F'dan l-artikolu, nużaw it-termini Gear Skiving u Power Skiving b'mod interkambjabbli - it-tnejn jirreferu għall-istess proċess ta' ġenerazzjoni kontinwu ta' assi qasmu-.

Gear hobbingnormalment huwa l-proċess ewlieni għall-produzzjoni tal-massa ta 'gerijiet esterni, u l-prinċipju tax-xogħol tiegħu huwa kif ġej.

Il-proċess ta 'hobbing tal-gerjuża metodu ta 'ġenerazzjoni kontinwu. Għodda tal-qtugħ li ddur, magħrufa bħala hob, tidħol mal-vojt tal-ger li jdur. Bħala l-magna hobbing gearjissinkronizza b'mod preċiż ir-rotazzjoni kemm tal-għodda kif ukoll tal-biċċa tax-xogħol-bħal mekkaniżmu tal-irkaptu tad-dudu-is-snien tat-tqattigħ jaqtgħu gradwalment il-profil tal-irkaptu involut.

Minħabba li din hija azzjoni ta' qtugħ kontinwa aktar milli waħda intermittenti, tiftaħar rati eċċezzjonali ta' tneħħija tal-materjal, li jagħmilha effiċjenti ħafna u l-{0}}għal għażla għall-manifattura ta' volum-għoli ta' gerijiet esterni ta' spin u helical.

Iżda l-Proċess tal-Gar Hobbing għandu żewġ żvantaġġi:

1. Ma tistax tipproċessa gerijiet interni - minħabba l-interferenza bejn id-dijametru u l-moviment tal-qtugħ tal-irrumblar, l-għodda ma tistax tidħol fl-intern taċ-ċirku tal-ger intern għat-tqattigħ;

2.Meta l-ipproċessar ta 'gerijiet esterni ħdejn l-ispalla, ħafna drabi jkun hemm limitazzjonijiet, u spazju ta' tneħħija tal-għodda insuffiċjenti jista 'jikkawża interferenza.

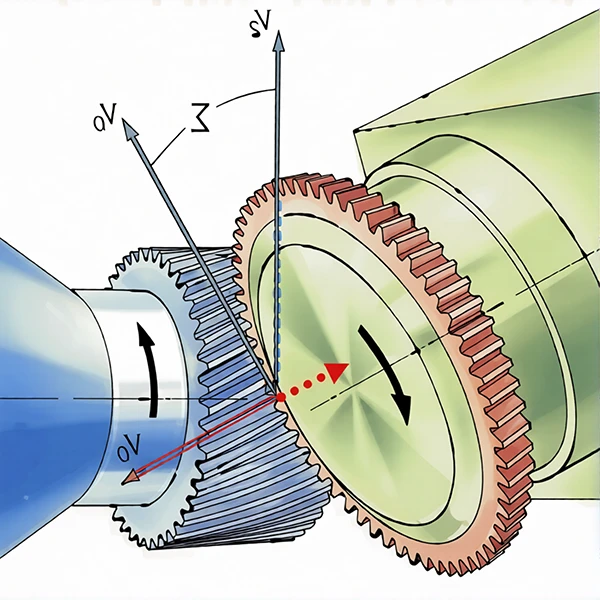

Imsejjaħ ukoll bħalaQawwa Skiving, dan il-proċess jopera fuq metodu ta' ġenerazzjoni kontinwa ta'-assi qasmu. Ġewwa magna skiving tal-ger, l-assi tal-għodda u tal-biċċa tax-xogħol huma ssettjati f'angolu mqassam, iduru b'mod sinkroniku bi proporzjon tal-veloċità preċiż. Peress li l-għodda tmigħ assjali, timita l-moviment tal-malji ta 'par ta' gerijiet helical, kontinwament "skiving" il-profil tas-snien.

It-teknoloġija hija partikolarment adattata meta timmanifattura rkaptu intern skiving. Mhux biss jagħti finitura u preċiżjoni superjuri tal-wiċċ-konsistentement tikseb preċiżjoni ISO/DIN/GB livell 5 sa 7-iżda l-effiċjenza tat-tqattigħ tagħha hija wkoll ferm superjuri.

Il-vantaġġi ta 'skiving huma kif ġej:

• Jista 'jipproċessa gerijiet ħdejn l-ispalla, u anke gerijiet interni ta' toqba għomja bi strutturi speċifiċi
• Ir-riġidità superjuri tad-detentur tal-għodda-b'differenza fil-hobbing tal-irkaptu tradizzjonali-tagħmilha partikolarment adattata għall-magni tal-irkaptu ta'-toqba fil-fond
• L-effiċjenza tal-magni tat-tqattigħ kontinwu hija madwar tliet darbiet dik tal-hobbing tal-irkaptu

Pereżempju, f'Hansheng Automation, aħna mgħammra b'avvanzatKashifuji KPS30 Gear Skiving Machine, li jistgħu jipproċessaw ġeometriji tal-ger intern b'rekwiżiti kumplessi.

Bħala professjonist tal-manifattur tal-irkaptu tad-dwana, it-tagħmir u l-esperjenza prattika tagħna jagħmluha faċli ħafna għalina biex nipproċessaw gerijiet interni., It-tabella li ġejja hija kkompilata abbażi tal-esperjenza u s-sens komun tagħna stess, bit-tama li tkun ta 'għajnuna għalik.

Meta tanalizza l-irkaptu tal-irkaptu vs hobbing, L-għażla finali tiddependi fuq il-forma ġeometrika, l-ispazju, u l-baġit ekonomiku tal-partijiet. L-iktar punt importanti huwa li tipproċessa snien interni jew esterni. Kif muri fit-tabella, il-hobbing tal-irkaptu ma jistax jaqta 'fiżikament il-kontorn ta' ġewwa. Għalhekk, il-vantaġġ tal-iskiving tal-irkaptu intern huwa assolut f'din l-arena, u joffri preċiżjoni ogħla (sa livell ISO 5) fejn metodi tradizzjonali bħall-iffurmar tal-irkaptu jaqgħu qasir.

Fil-fatt, it-tqabbil bejn Gear Skiving u Gear Hobbing mhuwiex dwar min hu tajjeb jew ħażin, iżda dwar l-għażla tal-aktar proċess adattat ibbażat fuq il-karatteristiċi tal-biċċa tax-xogħol.

Ipproċessar gerijiet esterni, li jsegwu l-effiċjenza aħħarija, jipprijoritizzaw il-hobbing tal-irkaptu;

Meta tipproċessa rkaptu intern jew tiffaċċja restrizzjonijiet strutturali kumplessi, l-iskiving tal-irkaptu għandu jingħata prijorità.

Fl-Għażla tal-Proċess tal-Manifattura tal-Irkaptu, minbarra l-iskiving tal-irkaptu u l-hobbing tal-irkaptu imsemmija qabel, hemm żewġ proċessi oħra: Formazzjoni tal-irkaptu u Broaching tal-irkaptu. Dawn iż-żewġ proċessi għad għandhom effetti sinifikanti f'ċerti xenarji speċifiċi.

It-tiswir tal-irkaptututilizza stroke tat-tqattigħ reċiproku. Dan il-proċess jista 'jipproċessa kemm gerijiet interni kif ukoll esterni, speċjalment adattati għal strutturi bi passi jew skanalaturi ta' rtirar limitati. L-eżattezza ġeneralment tkopri l-livelli ISO 7-9. Għalkemm l-effiċjenza hija inqas minn dik tal-brix tas-snien, l-ispiża tal-għodod tal-qtugħ hija relattivament baxxa, u t-tagħmir għandu rata ta 'popolarità għolja, li jagħmilha adattata għal xenarji b'lottijiet żgħar u ta' daqs medju u rekwiżiti ta 'preċiżjoni medji.

Broaching ta' Gearhuwa l-proċess ta 'użu ta' broach iddisinjat apposta biex jinħoloq profil sħiħ tas-snien f'daqqa. Dan il-proċess huwa prinċipalment użat għall-Intern Gear Broaching, speċjalment għal ċrieki ta 'ger intern żgħar, splines interni, eċċ. Il-firxa ta' preċiżjoni tagħha hija ġeneralment livell ISO 8-11, u l-effiċjenza tal-ipproċessar hija estremament għolja, speċjalment adattata għall-produzzjoni ta 'gerijiet interni żgħar bi kwantitajiet kbar u rekwiżiti ta' preċiżjoni baxxa. Iżda l-ispiża tat-tqattigħ tagħha hija għolja, u kull forma tas-snien teħtieġ għodda ddedikata, li mhix adattata għal xenarji ta 'varjetà kbira u lottijiet żgħar.

Għandek bżonn timmanifattura Gear Intern?

• IVA (Irkaptu Intern)

         Precision required: ISO Level 5-7? -->Agħżel Gear Skiving

         Precision required: ISO Level 7-9? -->Agħżel Gear Shaping

         Large Volume + Low Precision? -->Agħżel Gear Broaching

• LE (Irkaptu Estern)

Agħżel Gear Hobbing (Nota: Jekk ristrett minn toqob għomja jew ispallejn issikkati, waqa' lura għal Skiving jew Shaping)

• ----Ktibna artiklu fil-fond speċifikament dwar il-manifattura tad-dwana tal-gerijiet interni; ikklikkja hawn biex taqrah

Bħala kumpanija Precision Gear Manufacturing, dawn li ġejjin huma x-xenarji ta 'applikazzjoni li ltqajna magħhom fi proġetti attwali u x'tip ta' proċess tagħżel.

Irkaptu Konġunt Robot

Dawn it-tipi ta 'partijiet huma tipikament użati għal moduli konġunti f'robots kollaborattivi jew robots industrijali, ikkaratterizzati minn manifattura ta' tagħmir taċ-ċirku intern, daqs żgħir ta 'modulu, rekwiżiti ta' preċiżjoni għolja (spiss ISO/GB 5-6 livelli), u ħafna drabi jinsabu qrib il-pożizzjoni tal-installazzjoni tal-bearing jew b'limitazzjonijiet tal-ispalla fl-istruttura. Il-hobbing tal-irkaptu tradizzjonali mhux biss għandu effiċjenza baxxa, iżda jaffettwa wkoll il-konsistenza tal-eżattezza minħabba l-overhang eċċessiv tad-detentur tal-għodda. Din hija preċiżament iż-żona ta 'vantaġġ ta' Gear Skiving - il-magna tagħna ta 'skiving tal-irkaptu Kashifuji KPS30 tista' tikseb preċiżjoni stabbli ta '5 livelli, filwaqt li l-karatteristiċi kontinwi tat-tqattigħ jiżguraw stabbiltà waqt il-produzzjoni tal-massa.

Gearbox gear planetarju gear ċirku ta 'ġewwa

Kemm jekk hu gearbox planetarju jew drive armoniku, il-komponenti ewlenin tat-trażmissjoni tagħhom jinkludu ċrieki tal-gerijiet interni ta 'preċiżjoni. Hemm żewġ tendenzi fid-domanda għal tagħmir ta 'preċiżjoni għal reducers: għal prodotti standard taħt il-livell P2 (backlash Inqas minn jew ugwali għal 3 min ark), l-iffurmar tal-irkaptu huwa għażla ekonomika u effiċjenti; Għal applikazzjonijiet ta 'livell għoli-li jsegwu backlash ta' preċiżjoni ultra ta 'livell P1/P0, Gear Skiving hija għażla meħtieġa - preċiżjoni ogħla tal-profil tas-snien tiddetermina direttament il-prestazzjoni komprensiva tat-trażmissjoni tar-reducer.

Irkaptu estern tal-gearbox tal-karozzi

Din hija l-applikazzjoni ewlenija ta 'Gar Hobbing. Kwantitajiet kbar, firxa wiesgħa ta 'modulu, prinċipalment gerijiet esterni, flimkien ma' ger CNC Hobbing Machine għal tagħbija u ħatt awtomatizzati, jistgħu jiksbu produzzjoni kontinwa ta '24 siegħa. F'xenarji bħal dawn, l-insegwiment huwa li timminimizza l-ispiża għal kull biċċa u timmassimizza l-effiċjenza, u l-vantaġġi teknoloġiċi tal-hobbing tal-irkaptu huma insostitwibbli.

Gear taċ-ċirku tal-gerbox tal-mutur żgħir

Ċrieki tal-ger intern żgħar f'mikro muturi, power tools, u mekkaniżmi ta 'aġġustament tas-sedil tal-karozzi għandhom il-karatteristiċi ta' kwantitajiet kbar, rekwiżiti ta 'preċiżjoni relattivament laxka (standard nazzjonali 8-10 livelli), u varjazzjoni minima fl-ispeċifikazzjonijiet tal-profil tas-snien. Intern Gear Broaching jista 'jiġi ffurmat f'daqqa b'ħin taċ-ċiklu ta' ftit sekondi biss, li jagħmilha partikolarment adattata għal produzzjoni stabbli fi kwantitajiet għoljin.



Robot joint intern ring gear qawwa skiving applikazzjoni



Gearbox planetarju magni ta 'preċiżjoni tal-ger taċ-ċirku intern





Gearbox tal-karozzi esterni gear hobbing produzzjoni



mutur żgħir gearbox ċirku intern broaching

Il-fehim li l-proġett tiegħek jeħtieġ gear skiving huwa biss l-ewwel pass. Minħabba l-kinematika kumplessa tal--assi mqassma tagħha u l-veloċitajiet estremi involuti, l-iskiving huwa wieħed mill-aktar operazzjonijiet ta' makkinar impenjattivi biex jitwettqu b'mod korrett. Jekk qed tfittex manifattur ta' tagħmir intern tad-dwana affidabbli, l-evalwazzjoni tal-kapaċità tagħhom tmur ferm lil hinn minn sempliċiment tħares lejn il-kwotazzjoni tal-qiegħ-.

Meta jivverifikaw servizz ta' skiving tal-irkaptu, l-inġiniera u t-timijiet tal-akkwist għandhom jivvalutaw b'mod strett tliet pilastri kritiċi:

Dan il-kriterji stretti huwa eżattament l-istandard li nżommu ruħna għalih f'Hansheng Automation. Bħala veteranmanifattur ta 'tagħmir ta' preċiżjonib'aktar minn għaxar snin ta 'esperjenza speċjalizzata, bnejna l-faċilità tagħna biex nirbħu dawn l-isfidi eżatti. Billi nisfruttaw it-tagħmir ewlieni tal-industrija-bħal Kashifuji Gear Skiving Machine KPS30, it-tim tal-inġinerija tagħna b'mod konsistenti jikseb preċiżjoni ISO/DIN/GB Livell 5 sa 7.

L-aktar importanti, peress li noffru-kopertura sħiħa tal-proċess tal-ispettru-inkluż skiving, hobbing, iffurmar, u broaching-aħna qatt mhu se nisforzaw inxir kwadru f'toqba tonda. Aħna nanalizzaw il-ġeometrija speċifika tal-ger intern jew estern tiegħek u nirrakkomandaw il-metodu ta 'manifattura li matematikament u ekonomikament jagħmel l-aktar sens għall-proġett tiegħek.

Biex tqassar il-gear skiving vs hobbing: Gear hobbing hija l-għażla effiċjenti għall-produzzjoni tal-massa ta 'gerijiet esterni, filwaqt li Gear skiving hija s-soluzzjoni ottimali għall-magni ta' preċiżjoni ta 'gerijiet interni kumplessi.

Bħala Custom Gear Machining, Hansheng Automation għandha erba 'proċessi ewlenin minn Skiving u Hobbing sa Shaping u Broaching. Kemm jekk il-gerijiet tiegħek huma snien interni jew esterni,-preċiżjoni għolja jew-skala kbira, struttura standard jew qrib l-ispalla, nistgħu nirrakkomandaw l-aħjar mogħdija tal-proċess ibbażata fuq aktar minn għaxar snin ta 'esperjenza prattika.

Aħna mhux biss għandna tagħmir avvanzat bħal Kashifuji KPS30, iżda għandna wkoll kapaċitajiet ta 'manifattura ta' katina sħiħa mill-ikkastjar, magni CNC għal spezzjoni ta 'preċiżjoni. Dan ifisser li l-proġett tal-irkaptu tiegħek jista 'jiġi implimentat hawn f'waqfa waħda, mingħajr il-ħtieġa li tikkoordina bejn fornituri multipli.

• Esplora l-Kapaċitajiet Tagħna tal-Manifattura tal-Irkaptu

• Ibgħatilna t-Tpinġija Tiegħek għal Rakkomandazzjoni ta' Proċess Ħieles

• Ara s-Servizzi u l-Kapaċitajiet Tagħna Sħiħ tal-Qtugħ tal-Irkaptu

Il-hobbing tal-irkaptu jista 'jintuża għall-manifattura ta' gerijiet interni?
Le Minħabba l-kinematika li tiġġenera kontinwament u d-daqs fiżiku tal-hob cutter, huwa impossibbli li l-għodda toqgħod ġewwa biċċa tax-xogħol biex tnaqqas is-snien interni mingħajr ma tikkawża interferenza severa. Għal kwalunkwe disinn tal-irkaptu intern, trid tistrieħ fuq skiving tal-irkaptu, iffurmar tal-irkaptu, jew broaching tal-irkaptu.

Kemm huwa aktar mgħaġġel l-iskiving tal-qawwa meta mqabbel mal-iffurmar tal-irkaptu?
Gear skiving huwa b'mod drammatiku aktar effiċjenti minħabba li tutilizza azzjoni ta 'qtugħ kontinwa u sinkronizzata. L-iffurmar tal-gerijiet, għall-kuntrarju, jiddependi fuq stroke intermittenti 'l fuq-u-l isfel reċiproka, li intrinsikament taħli l-ħin fuq il-puplesija tar-ritorn. Skont il-ġeometrija u l-materjal tal-komponent, l-iskiving jista 'jnaqqas il-ħinijiet taċ-ċiklu tal-magni b'50% sa 70% meta mqabbel mal-iffurmar tradizzjonali, li jagħmilha kost-effettiva ħafna għal produzzjoni ta' volum medju-sa-għoli.

L-iskiving tal-ger jeħtieġ skanalatura kbira ta' ħelsien (undercut)?
Wieħed mill-akbar vantaġġi ta 'l-iskiving ta' l-irkaptu huwa l-kinematika tal-qtugħ kompatta tagħha. Jeħtieġ awtorizzazzjoni eċċezzjonalment qasira fuq-l-ivvjaġġar. Filwaqt li għad teħtieġ żona minima ta' run-out, huwa l-aħjar proċess assolut għall-magni ta' gerijiet interni li jinsabu sewwa kontra spalla strutturali jew toqob għomja fil-fond fejn għodda oħra sempliċement ma jistgħux joperaw.

Liema livell ta 'preċiżjoni jista' jikseb Hansheng Automation għal gerijiet interni tad-dwana?
B'lieva ta' tagħmir CNC ta' klassi dinjija-bħat-Kashifuji Gear Skiving Machine KPS30, it-tim tal-inġinerija tagħna b'mod konsistenti jikseb preċiżjoni ISO/DIN/GB Livell 5 sa 7.

Liema daqs tal-lott huwa l-aktar adattat għall-power skiving?

Gear skiving huwa notevolment flessibbli. Huwa jeċċella fil-produzzjoni ta 'lott medju sa kbir fejn l-effiċjenza tagħha tagħti iffrankar sinifikanti fl-ispejjeż. Madankollu, b'magni moderni ta 'skiving ta' gear CNC u kapaċitajiet ta 'bidla malajr, huwa wkoll dejjem aktar vijabbli għal lott żgħir u anke xogħol ta' prototip-speċjalment meta l-ġeometrija (bħal tagħmir intern fil-fond) hija diffiċli jew impossibbli li tiġi prodotta b'metodi oħra.

Gear Solutions Magazine - "Power Skiving of Internal Gears"
Grupp EMAG - Ħarsa Ġenerali dwar it-Teknoloġija tal-Irkaptu
ISO 1328-1: Gerijiet ċilindriċi - Sistema ISO ta' klassifikazzjoni tat-tolleranza tal-ġenb
Sandvik Coromant - Gwida għall-Applikazzjoni tat-Tħin tal-Irkaptu

Dan l-artikolu ġie kkompilat minn Derek minn Hansheng Automation b'referenza għall-istandards tal-industrija u xi letteratura. Jekk ikun hemm xi żbalji ta 'informazzjoni, jekk jogħġbok ikkuntattjana biex tagħmel bidliet.
