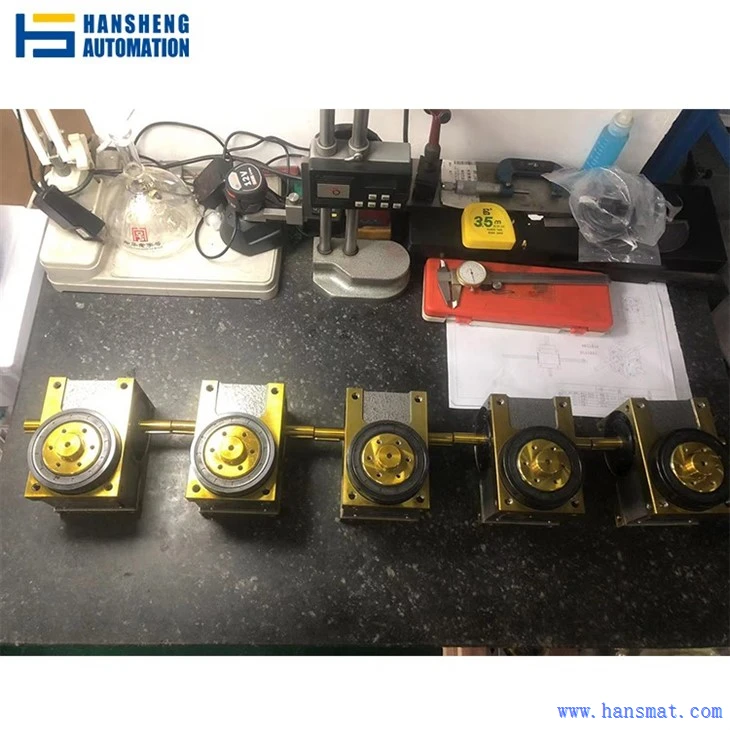

45DF Rotary Cam Indiċjar Tabella

Hansheng Automation (Dongguan) Co., Ltd hija waħda mill-manifatturi u l-fornituri l-aktar esperjenzati ta 'tabella ta' indiċjar tal-cam rotanti 45df fiċ-Ċina. Jekk inti qed tmur bl-ingrossa bl-ingrossa spiża -tabella ta 'indiċjar ta' cam rotanti 45df effettiva magħmula fiċ-Ċina, merħba tikseb pricelist u kwotazzjoni mill-fabbrika tagħna. Ukoll, servizz personalizzat u servizz OEM & ODM huma disponibbli.

Minn bażijiet kbar ta 'tagħmir tar-ramel-cast tal-kejl ta' 3800 × 1500 × 1200mm għal partijiet ta 'preċiżjoni CNC-makna b'finitura ultra-mera ta' ±0.002mm; minn gerijiet ta 'preċiżjoni ISO Klassi 5 maħduma b'Kashifuji KPS30 għal kontorni kumplessi fabbrikati b'Seibu WEDM M50B; minn tabelli ta 'indiċjar tal-kam li jdur bi preċiżjoni standard ta' ± 30 sekondi ta 'ark għal reducers armoniċi bi preċiżjoni tad-dwana ta' Inqas minn jew ugwali għal 5 sekondi ta 'ark-noffru katina ta' proċess komplut minn ikkastjar blanks għal drives ta 'preċiżjoni. Kemm jekk qed timmanifattura robots industrijali jew taġġorna l-linji tal-ibbottiljar tax-xorb, hawn issib soluzzjoni ta 'proċess komplut, minn materja prima sa drives ta' preċiżjoni.

45DF Rotary Cam Indiċjar Tabella tista '360 grad drive angolu rotazzjoni kontinwa, tista' tuża stepper jew servo drive, muturi u sistemi sensing jistgħu jkunu jappoġġaw il-ġarr integrat, preċiżjoni ± 30arc-sec, 1 metru turntable preċiżjoni jistgħu jitkabbru sa 5 sa 7 filamenti, għolja sa {7}0speed għal kull sekonda.

45DF tip ta 'indexer għandu firxa wiesgħa ta' applikazzjonijiet, kemm l-użu ta 'tip ta' diska u applikazzjonijiet tat-tip linja ta 'assemblaġġ, dan it-tip ta' minħabba li jieħu inqas spazju, preċiżjoni għolja u effiċjenza, it-tarf tax-xaft tal-output jista 'jiġi installat direttament fuq id-diska, l-installazzjoni u d-disinn ġenerali huwa aktar kompatt, fit-tħaddim attwali tal-proċess, għar-ripetizzjoni tal-preċiżjoni tal-pożizzjonament tal-impatt tal-impatt tal-angolu akbar stabbiltà.

Il-karatteristiċi ta '45DF Rotary Cam Indexer jikkonsistu fi:

1. Pożizzjonament ta 'preċiżjoni għolja: tajbin għall-magni u assemblaġġ ta' preċiżjoni

2. Eżattezza tal-pożizzjonament sa ± 0.02 grad Torque għoli jippermetti li wieħed jimmaniġġja tagħbijiet tqal

3. Il-firxa ratata tagħha hija bejn wieħed u ieħor 500 Nm. Ipprovdi 4, 6, 8, 12 u possibbiltajiet oħra ta 'stazzjon kif ukoll rispons flessibbli għal diversi applikazzjonijiet

4. Stabbiltà eċċellenti: ftit storbju u tħaddim bla xkiel għal sitwazzjonijiet ta 'veloċità għolja jew ta' tagħbija tqila.

Speċjalment fl-oqsma li ġejjin, 45DF Rotary Indiċjar Tabella hija applikata b'mod estensiv f'diversi awtomazzjoni u sistemi industrijali:

1. Linji ta 'assemblaġġ awtomatizzati jiggarantixxu t-trasferiment u l-ippożizzjonar eżatt tal-biċċa tax-xogħol biex jiggarantixxu konnessjoni effettiva ta' kull pass.
2. Il-moviment intermittenti stabbli fornut mill-makkinarju tal-ippakkjar jiggarantixxi l-veloċità u l-eżattezza tal-ippakkjar.
3. It-tagħmir tal-istampar jgħin it-tekniki tal-istampar multi-station biex jiggarantixxi l-konsistenza u l-effiċjenza.
4. Pożizzjonament veloċi u eżatt tal-biċċa tax-xogħol magħmul possibbli minn għodod ta 'spezzjoni jgħin biex jippermetti spezzjoni awtomatizzata.
5. Linji ta 'l-ikel u x-xorb: jagħtu lill-makkinarju rotanti ta' mili jew ta 'capping mozzjoni intermittenti eżatta.

Kundizzjonijiet tax-xogħol ta'-veloċità għolja, ta'-tagħbija għolja jistgħu jiġu ttrattati b'din it-tabella ta' indiċjar preċiża ħafna, u għalhekk tissaħħaħ l-eżattezza u l-produttività.

Il-kunċett ta 'ħidma tat-Tabella ta' Indiċjar tal-Cam Rotary 45DF huwa bbażat fuq mekkaniżmu ta 'indiċjar tal-cam li jittraduċi azzjoni ta' rotazzjoni kontinwa tal-mutur f'moviment rotazzjonali intermittenti u eżatt. L-idea hija kif ġej:

Il-mutur jġiegħel lill-kammijiet iduru, u d-disinn mgħawweġ tal-kammijiet jikkontrolla t-trajettorja tal-moviment. Il-cam issuq ir-rota tal-indiċjar permezz ta 'forza mekkanika wara li tidħol f'kuntatt mal-bearing tar-rombli tal-labra.

Mozzjoni intermittenti: Il-forma mgħawġa tal-cam toħloq moviment intermittenti. Il-cam tispiċċa parti mir-rotazzjoni tagħha matul kull ċiklu operattiv; ir-rota tal-indiċjar imbagħad tivvjaġġa eżattament lejn il-post li jmiss. Ir-rota tal-indiċi żżomm il-post magħżul matul dan il-proċess sakemm jibda ċ-ċiklu ta 'rotazzjoni li ġej.

Ladarba r-rota ta' indiċjar tilħaq il-pożizzjoni maħsuba, is-sistema żżomm ir-rota mwaħħla permezz ta' disinn ta' qfil mekkaniku jew li jillokkja waħedha, u għalhekk tiggarantixxi pożizzjonament eżatt mingħajr il-ħtieġa ta' aktar qawwa biex issostni l-pożizzjoni.

Applikat b'mod wiesa 'f'kull tip ta' sistemi awtomatizzati ta 'assemblaġġ u magni, dan il-metodu ta' tħaddim jiggarantixxi preċiżjoni għolja u pożizzjonament ta 'żball baxx u jista' jimmaniġġja tagħbijiet kbar u veloċitajiet veloċi.

Makkinarju b'enfasi fuq l-eżattezza, id-durabilità u l-effiċjenza, it-Tabella ta 'Indiċjar tal-Cam Rotary 45DF x'aktarx tiddi f'ħafna użi awtomatizzati differenti.

Għażla tal-kontenut

-Azzar liga ta 'qawwa għolja, imkessaħ u ttemprat biex itejjeb ir-reżistenza għall-ilbies u l-ebusija u jżid il-ħajja tas-servizz, jagħmel komponenti ewlenin bħal kammijiet u roti ta' indiċjar. -Bearings tar-rombli tal-labra ta 'preċiżjoni għolja jiffurmaw il-bearings biex jiggarantixxu xogħol stabbli għal żmien twil u tħaddim bla xkiel.

Għodod tal-ipproċessar

Il-magni CNC tal-cam jiggarantixxu l-preċiżjoni tal-kurva tal-wiċċ, u għalhekk ma jiggarantixxu l-ebda vojt u żball fil-proċedura tal-indiċjar. Tekniki ta' tħin ta'-preċiżjoni għolja jimmaniġġjaw ir-rota tal-indiċjar u komponenti essenzjali oħra biex jiksbu preċiżjoni tal-livell tal-mikron-. Għall-ispezzjoni kollha-madwar biex tiggarantixxi konsistenza kbira ta' kull parti, il-metodu huwa mqabbad ma' għodod ta' spezzjoni preċiżi ħafna (eż. CMM).

Modifika tal-wiċċ

Biex tittejjeb ir-reżistenza għall-korrużjoni u twaqqaf is-sadid u l-korrużjoni ġġenerati f'ambjenti esiġenti, l-uċuħ kollha tal-metall esposti huma miksija bil-krom-jew nikil-.

Attributi tekniċi

Rekwiżiti ta 'manutenzjoni baxxi, kapaċità ta' ġarr ta 'torque għolja (500 Nm), u pożizzjonament ta' preċiżjoni kbira (± 0.02 grad jiddefinixxu t-tabella ta 'indiċjar tal-cam 45DF. Disinn ta 'lubrikazzjoni razzjonali jbaxxi l-użu u kedd, u b'hekk itejjeb il-ħajja tat-tagħmir. Ħoss baxx, kompatt u tħaddim bla xkiel, jista' jżomm prestazzjoni kbira taħt ċirkostanzi ta 'tagħbija tqila u veloċitajiet veloċi.

Il-45DF għandu durabilità u affidabilità għal kull tip ta 'użi esiġenti ta' awtomazzjoni grazzi għal din it-teknika ta 'manifattura teknoloġika ħafna u l-għażla tal-materjal.
